加強型非氣壓通信銅纜接頭熱縮套管 BH-RSBJ 500/550/530
-
產品應用:
BH-RSBJ 500/550/530加強型非氣壓通信銅纜接頭熱縮套管，為通信電纜接頭提供密封和機械保護電纜網絡。
-
產品特性:
加強型熱縮套管為了滿足在有線網絡的嚴格要求，PE聚乙烯纖維被集成在熱 縮套管中，此設計增強了套管的機械強度、抗撕裂性。套筒的內側涂熱熔膠為塑料和金屬護套電纜的連接提供了一個防水的和安全的條件。
-
操作溫度:
最小完全收縮溫度: 120℃
-
認證及標準:
RoHS
- 顏色: 黑色
| 型號 | 連接束最大直徑 | 單芯電纜直徑 | 電纜開口長度(mm) |
| (mm) | (mm) | ||
| BH-RSBJ 500 系列 | |||
| RSBJ 500 43/8-150 | 43 | 8 | 150 |
| RSBJ 500 43/8-300 | 43 | 8 | 300 |
| RSBJ 500 55/12-150 | 55 | 12 | 150 |
| RSBJ 500 55/12-300 | 55 | 12 | 300 |
| RSBJ 500 75/15-240 | 75 | 15 | 240 |
| RSBJ 500 75/15-300 | 75 | 15 | 300 |
| RSBJ 500 75/15-400 | 75 | 15 | 400 |
| RSBJ 500 75/15-500 | 75 | 15 | 500 |
| RSBJ 500 100/25-260 | 100 | 25 | 260 |
| RSBJ 500 100/25-460 | 100 | 25 | 460 |
| RSBJ 500 100/25-500 | 100 | 25 | 500 |
| RSBJ 500 125/30-265 | 125 | 20 | 265 |
| RSBJ 500 125/30-460 | 125 | 30 | 460 |
| BH-RSBJ 550系列 | |||
| RSBJ 550 43/8-150 | 43 | 8 | 150 |
| RSBJ 550 43/8-200 | 43 | 8 | 200 |
| RSBJ 550 43/8-350 | 43 | 8 | 350 |
| RSBJ 550 43/8-500 | 43 | 8 | 500 |
| RSBJ 550 75/15-250 | 75 | 15 | 250 |
| RSBJ 550 75/15-500 | 75 | 15 | 500 |
| RSBJ 550 92/25-300 | 92 | 25 | 300 |
| RSBJ 550 92/25-500 | 92 | 25 | 500 |
| RSBJ 550 92/25-650 | 92 | 25 | 650 |
| RSBJ 550 122/30-300 | 122 | 30 | 300 |
| RSBJ 550 122/30-500 | 122 | 30 | 500 |
| RSBJ 550 122/30-650 | 122 | 30 | 650 |
| RSBJ 550 160/42-500 | 160 | 42 | 500 |
| RSBJ 550 160/42-720 | 160 | 42 | 720 |
| RSBJ 550 200/50-500 | 200 | 55 | 500 |
| RSBJ 550 200/50-720 | 200 | 55 | 720 |
| BH-RSBJ 530系列 | |||
| RSBJ 530 43/8-150 | 43 | 8 | 150 |
| RSBJ 530 43/8-300 | 43 | 8 | 300 |
| RSBJ 530 55/12-150 | 55 | 12 | 150 |
| RSBJ 530 55/12-300 | 55 | 12 | 300 |
| RSBJ 530 75/15-240 | 75 | 15 | 240 |
| RSBJ 530 75/15-300 | 75 | 15 | 300 |
| RSBJ 530 75/15-400 | 75 | 15 | 400 |
| RSBJ 530 75/15-450 | 75 | 15 | 450 |
| RSBJ 530 100/25-250 | 100 | 25 | 250 |
| RSBJ 530 100/25-450 | 100 | 25 | 450 |
| RSBJ 530 100/25-600 | 100 | 25 | 600 |
| RSBJ 530 125/30-250 | 125 | 20 | 250 |
| RSBJ 530 125/30-450 | 125 | 30 | 450 |

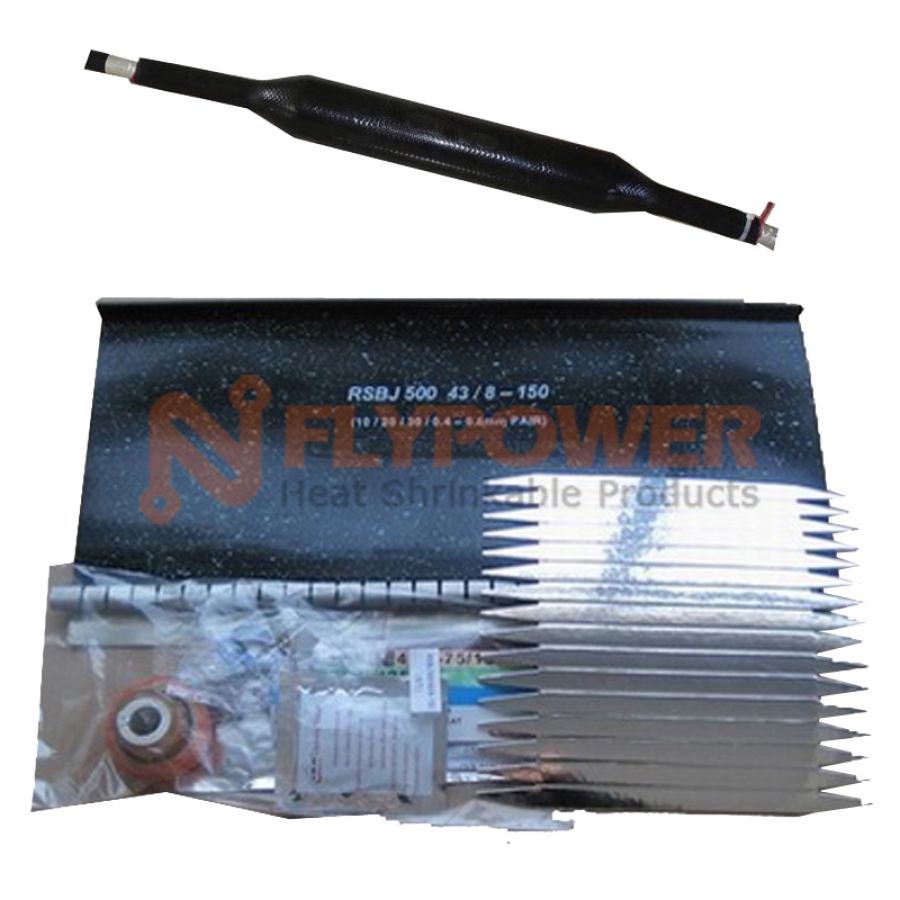

| 備注： 1、殊尺寸可按客戶要求訂制； 2、邦豪公司型號RSBJ等同于瑞侃型號XAGA 500/530/550； 3、 產品套裝組件：熱縮套管、鋁襯套（BH-RSBJ 550)、塑料襯套（BH-BSBJ 530)、紙板襯套(BH-BSBJ 500)、 拉鏈式鎖緊槽、隔熱鋁箔、分歧卡、屏蔽連接線、尼龍扎帶、清潔包、砂布條、PVC膠帶、施工作業指導書； |
|||
|
測試項目 |
測試方法 |
標準值 |
|
抗張強度 |
ISO 37 |
17 MPa min. |
|
拉伸強度 |
ISO 37 |
350% min. |
|
密度 |
ISO 1183 方法A |
1.0 – 1.2 g/cm3 |
|
硬度 |
ISO 868 |
50 – 70 D |
|
老化測試 |
在高溫150℃±2℃放置7天ISO 188 |
|
|
抗張強度ISO 37 |
14 MPa min. |
|
|
拉伸強度 ISO 37 |
300% min. |
|
|
熱穩定性 |
IEC 60216 |
120℃ |
|
低溫彈性 |
在–40℃±3℃溫度放置4小時 |
No cracking |
|
ASTM D2671 程度C |
||
|
絕緣強度 |
IEC 60243 |
1 mm 180kV/cm |
|
min. 3.5 mm |
||
|
120kV/cm min. |
||
|
體積電阻率 |
IEC 60093 |
1 x |
|
電容率 |
IEC 60250 |
5 max. |
|
吸水率 |
在23℃±2℃溫度下放置14天ISO 62 方法 |
0.5% max. |
|
耐液體 |
在變壓器油中放置7 天 |
|
|
at 23℃±2℃(VDE 0370) ISO 1817 |
||
|
抗張強度 ISO 37 |
14 MPa min. |
|
|
拉伸強度ISO 37 |
300% min. |
|
|
抗真菌 |
ASTM G21 |
通過等級1 |
