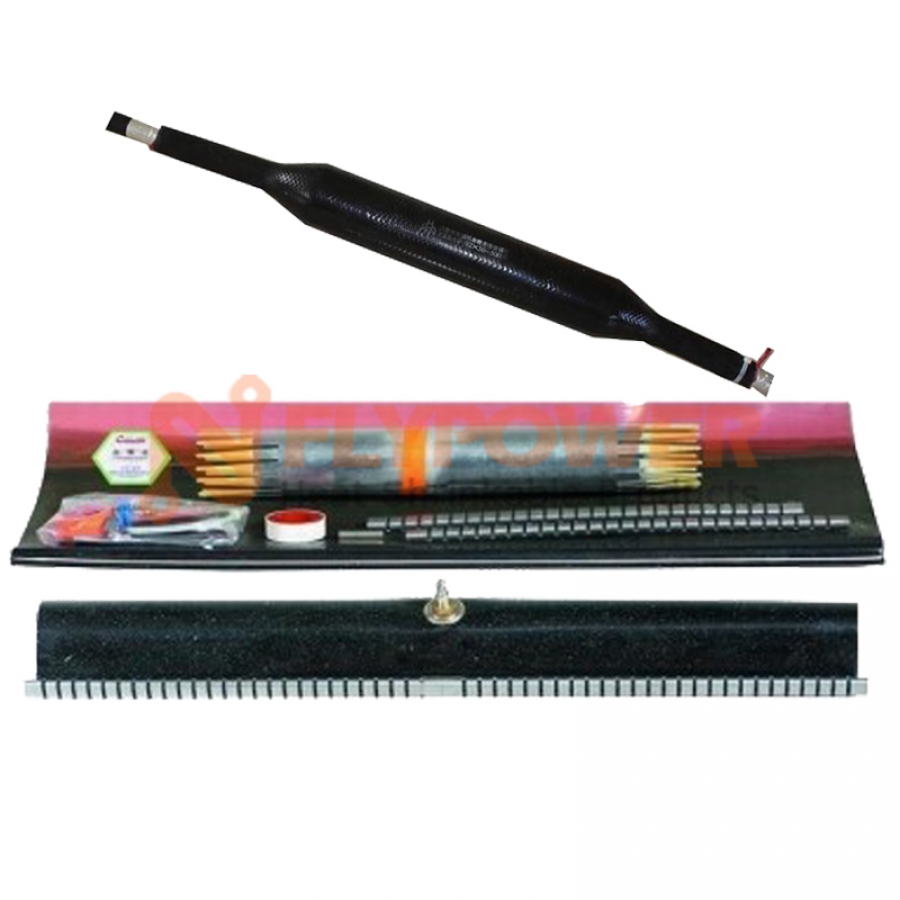

氣壓通信電纜接頭熱縮套管 BH-RSBA

規格書下載： BH-RSBA-CN.pdf

產品應用:
BH-RSBA氣壓通信電纜接頭熱縮套管廣泛應用于架空，直埋氣壓通信電纜接續，可附帶氣門用于充氣維護和壓力檢測，可在-30至+90℃環境下可長期工作。
產品特性:
采用鋁塑復合超強力纖維結構，二次密封，以至機械強度高、抗撕裂性強、熱收縮比大、耐侯性優異；
內層密封采用優質進熱熔膠配方，具有超強粘結能力，熱縮套管具有優異的防漏、防潮和承壓能力；
膠軟化點可達到120℃高溫，能適應環境溫度較高的地區；
安裝快速便捷，軌條內側白線和產品外表面熱敏漆可指導正確施工使之恰到好處。
操作溫度:
最小完全收縮溫度: 120℃
認證及標準:
RoHS
顏色: 黑色

規格尺寸
技術參數

型號尺寸		連接束最大直徑 (mm)	單芯電纜直徑 (mm)	電纜開口長度 (mm)	適合電纜對數
型號	尺寸	連接束最大直徑 (mm)	單芯電纜直徑 (mm)	電纜開口長度 (mm)	線徑0.4mm	線徑0.5mm
RSBA RSBA-F RSBAQ RSBAQ-F	43/8-200	43	8	200	10-30	10-20
	43/8-350	43	8	350	30-50	20-30
	43/8-500	43	8	500	50-100	30-50
	62/15-250	62	15	250	100	50-100
	62/15-350	62	15	350	100-150	100-150
	62/15-500	62	15	500	150-200	150-200
	62/15-650	62	15	650	200-300	200-300
	92/30-350	92	30	350	400	350-400
	92/30-500	92	30	500	450-500	400-450
	92/30-650	92	30	650	450-600	450-500
	122/38-300	122	38	300	600-800	600
	122/38-500	122	38	500	800-1000	600-8000
	122/38-650	122	38	650	1000-1200	800-1000
	160/55-300	160	55	300	1200-1400	1000-1200
	160/55-500	160	55	500	1400-1800	1200-1600
	160/55-650	160	55	650	1800-2000	1600-1800
	200/65-650	200	55	650	2400-3000	2000-2400
	200/65-720	200	55	720	3000-3600	2400-2800

備注：
1、    特殊尺寸可按客戶要求訂制；
2、    產品套裝組件：熱縮套管、鋁襯套、拉鏈式鎖緊槽、隔熱鋁箔、分歧卡、屏蔽連接線、尼龍扎帶、清潔包、砂布條、PVC膠帶、施工作業指導書；
3、    RSBA，RSBAQ為直通型使用L型屏蔽連接線，RSBA-F及RSBAQ-F為分歧型含分歧卡1個和Y型屏蔽連接線，RSBAQ及RSBAQ-F附帶氣門；
4、    邦豪公司型號RSBA等同于瑞侃型號XAGA 1000。

測試項目	測試方法	標準值
抗張強度	ISO 37	17 MPa min.
拉伸強度	ISO 37	350% min.
密度	ISO 1183 方法A	1.0 – 1.2 g/cm3
硬度	ISO 868	50 – 70 D
老化測試	在高溫150℃±2℃放置7天ISO 188
	抗張強度ISO 37	14 MPa min.
	拉伸強度 ISO 37	300% min.
熱穩定性	IEC 60216	120℃
低溫彈性	在–40℃±3℃溫度放置4小時	No cracking
低溫彈性	ASTM D2671 程度C	No cracking
絕緣強度	IEC 60243	1 mm 180kV/cm
		min. 3.5 mm
		120kV/cm min.
體積電阻率	IEC 60093	1 x10¹²Ω cm min.
電容率	IEC 60250	5 max.
吸水率	在23℃±2℃溫度下放置14天ISO 62 方法	0.5% max.
耐液體	在變壓器油中放置7 天
	at 23℃±2℃(VDE 0370) ISO 1817
	抗張強度 ISO 37	14 MPa min.
	拉伸強度ISO 37	300% min.
抗真菌	ASTM G21	通過等級1
