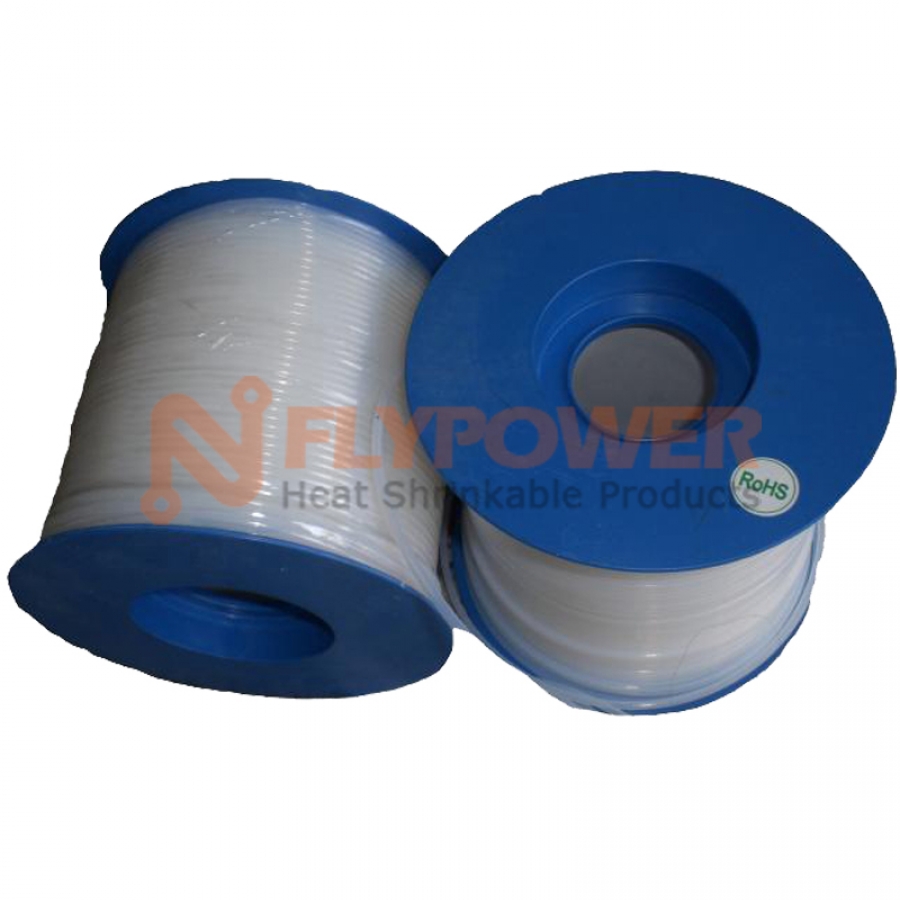

260℃ TEFLON聚四氟乙烯(鐵氟龍)絕緣套管BH-PTFE(N)
-
產品應用:
鐵氟龍絕緣套管備優良的電氣特性及耐溫，抗粘，抗腐蝕，可廣范應用于:電氣絕緣,理化儀器,電子通訊,航太,汽車,醫療,電熱等工業，機械，電子電器，汽車，航天，化工，通訊等各種領域。
-
產品特性:
BH-PTFE(N) 鐵氟龍絕緣套管，又叫聚四氟乙烯（PTFE）套管，采用聚四氟乙烯（PTFE）材料制成,具有耐高溫（260℃）、耐腐蝕、高絕緣、具備優良的電氣等特性。在已知的塑性材料中，他具有最低的摩擦系數，最好的耐腐蝕性能。 -
操作溫度:
使用溫度: -65℃ ~ +260℃ -
認證及標準:
RoHS - 顏色: 黑色, 黃色, 紅色, 藍色, 綠色, 透明
測試項目 測試方法 標準值 拉伸強度 ASTM D 2671 ≥17.3 MPa 斷裂伸長率 ASTM D 2671 ≥200% 比重 ASTM D 792 2.30 熱沖擊（400℃/4 hrs.） ASTM D 2671 無裂紋、無滴流 低溫脆性（-65℃/4 hrs.） ASTM D 2671 無裂紋 燃燒性 ASTM D 2671 自熄，VW-1 體積電阻率 IEC60093 ≥1.0′1018Ω .cm 擊穿強度 IEC60243 ≥45KV/mm 銅腐蝕 UL 224 通過 抗溶劑腐蝕性 SAE-AMS-DTL-23053/12 優異 吸水率 ASTM D 570 ￡0.1
規格
AWG內徑ID
(mm)外徑OD（mm）
包裝
（米/卷/段）
S
T
L
30
0.30±0.10
0.80±0.10
0.70±0.10
0.60±0.10
305
28
0.38±0.10
0.88±0.10
0.78±0.10
0.68±0.10
305
26
0.46±0.10
0.96±0.10
0.86±0.10
0.76±0.10
305
24
0.56±0.10
1.16±0.10
1.06±0.10
0.86±0.10
305
23
0.66±0.10
1.26±0.10
1.16±0.10
0.96±0.10
305
22
0.71±0.10
1.31±0.10
1.21±0.10
1.01±0.10
305
21
0.81±0.10
1.41±0.10
1.31±0.10
1.11±0.10
305
20
0.86±0.10
1.66±0.10
1.46±0.10
1.16±0.10
305
19
0.96±0.20
1.76±0.20
1.56±0.20
1.26±0.20
200
18
1.07±0.20
1.87±0.20
1.67±0.20
1.37±0.20
200
17
1.19±0.20
1.99±0.20
1.79±0.20
1.49±0.20
200
16
1.34±0.20
2.14±0.20
1.94±0.20
1.64±0.20
153
15
1.50±0.20
2.30±0.20
2.10±0.20
1.80±0.20
153
14
1.68±0.20
2.48±0.20
2.28±0.20
2.00±0.20
100
13
1.93±0.20
2.73±0.20
2.53±0.20
2.25±0.20
100
12
2.16±0.25
2.96±0.25
2.76±0.25
2.50±0.25
100
11
2.41±0.25
3.21±0.25
3.01±0.25
2.76±0.25
150
10
2.69±0.25
3.49±0.25
3.29±0.25
3.04±0.25
150
9
3.00±0.25
4.00±0.25
3.80±0.25
3.40±0.25
150
8
3.38±0.25
4.38±0.25
4.18±0.25
3.78±0.25
100
7
3.76±0.25
4.76±0.25
4.56±0.25
4.16±0.25
100
6
4.22±0.25
5.22±0.25
5.02±0.25
4.72±0.25
100
5
4.72±0.25
5.72±0.25
5.52±0.25
5.20±0.25
50
4
5.28±0.30
6.28±0.30
6.08±0.30
5.88±0.25
50
3
5.94±0.30
6.94±0.30
6.74±0.30
6.54±0.25
1
2
6.68±0.30
7.68±0.30
7.48±0.30
7.28±0.25
1
1
7.46±0.30
8.46±0.30
8.26±0.30
8.06±0.25
1
0
8.38±0.30
9.38±0.30
9.18±0.30
8.98±0.25
1
