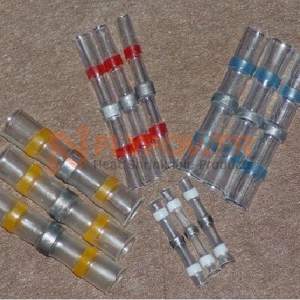

普通型焊錫環熱縮中接管 BH-STG
http://www.atynt.com/zh/products-cn/electrical-interconnector-heat-shrinkable-tubing-cn/item/630-bh-stg
http://www.atynt.com/zh/products-cn/electrical-interconnector-heat-shrinkable-tubing-cn/item/630-bh-stg
{tab=規格尺寸}
| 型號 | 產品尺寸 | 電線尺寸(mm) | 線規 | 標準顏色 |
| A(Min) | L(Max) | B(Min) | B(Max)
C(Max) | C(Min) | AWG(mm2) |
| BH-STG-01 | 1.7 | 26.0 | 1.0 | 1.7 | 0.76 | 26～24(0.25～0.34) | White |
| BH-STG-02 | 2.7 | 40.0 | 1.4 | 2.7 | 1.2 | 22～18(0.5～1.0) | Red |
| BH-STG-03 | 4.5 | 40.0 | 2.3 | 4.5 | 2 | 16～14(1.5～2.5) | Blue |
| BH-STG-04 | 6.0 | 40.0 | 3.7 | 6.0 | 3.4 | 12～10(4.0～6.0) | Yellow |
| BH-STG-05 | 11.5 | 35.0 | 5.8 | 11.5 | 5.5 | 10～6(6.0～14.0) | Blue |
| BH-STG-06 | 13.0 | 44.0 | 6.8 | 13.0 | 6.5 | 8～4(8.0～22.0) | Blue |
1. 熱收縮套管
2. 低溫焊錫環
3. 防水熱熔膠
{/tabs}
-
屏蔽線焊錫環熱縮中接管 BH-STC
http://www.atynt.com/zh/products-cn/electrical-interconnector-heat-shrinkable-tubing-cn/item/743-bh-stc
http://www.atynt.com/zh/products-cn/electrical-interconnector-heat-shrinkable-tubing-cn/item/743-bh-stc
{tab=規格尺寸}
| 型號 | 產品尺寸(mm) | 線纜尺寸(mm) |
| A(±0.07) | B(Min.) | C(Min.) | 護套直徑（min.） | 屏蔽直徑（min.） |
| BH-STC-01 | 16.5 | 1.9 | 2.7 | 1.9 | 0.9 |
| BH-STC-02 | 16.5 | 2.7 | 3.7 | 2.7 | 1.4 |
| BH-STC-03 | 16.5 | 4.3 | 5.1 | 4.3 | 2.2 |
| BH-STC-04 | 19.1 | 6 | 6.5 | 6 | 3.3 |
| BH-STC-05 | 19.1 | 7 | 7.6 | 7 | 4.3 |
{tab=技術參數}
| 性能 | 標準值 |
| 電壓降 | ≤2.5mV |
| 拉伸強度 | 大于引出地線的強度 |
| 絕緣耐壓 | ≥2.0KV |
| 使用溫度范圍 | -55°C～+150°C |
| 絕緣電阻 | 100,000 mΩ |
| 阻燃性 | 5秒內自熄 |
| 抗液體 | 23°C,24 小時, 絕緣耐壓≥2.0KV |
{/tabs}
-
高抗拉焊錫環熱縮中接管 BH-STT
http://www.atynt.com/zh/products-cn/electrical-interconnector-heat-shrinkable-tubing-cn/item/744-bh-stt
http://www.atynt.com/zh/products-cn/electrical-interconnector-heat-shrinkable-tubing-cn/item/744-bh-stt
{tab=規格尺寸}
| 型號 | 產品尺寸 | 焊錫環尺寸(mm) | 最大線徑 (mm ) | 標準顏色 |
| 內徑 (±0.1mm) | L(Max) | 內徑 (±0.1mm) | 壁厚 (±0.05mm) |
| BH-STT-17 | 4.0 | 23 | 1.7 | 0.5 | 1.7 | 白色 |
| BH-STT-27 | 4.7 | 23 | 2.7 | 0.5 | 2.7 | 紅色 |
| BH-STT-45 | 5.7 | 40 | 4.5 | 0.55 | 4.5 | 藍色 |
| BH-STT-60 | 6.7 | 40 | 6.0 | 0.60 | 6.0 | 黃色 |
{/tabs}
-
熱縮壓接端子管 BH-BCS
http://www.atynt.com/zh/products-cn/electrical-interconnector-heat-shrinkable-tubing-cn/item/745-bh-bcs
http://www.atynt.com/zh/products-cn/electrical-interconnector-heat-shrinkable-tubing-cn/item/745-bh-bcs
{tab=規格尺寸}
| 產品型號 | 熱縮管ID (A) | 銅管ID (B) | 長度 L（mm） | 電線 | 包裝 |
| A.W.G.(MM2) | 標準顏色 |
| BH-BCS-1 | 4.7 | 1.7 | 35 | 22-18(0.5-1.0) | 紅 | 100個/包 |
| BH-BCS-2 | 5.7 | 2.4 | 35 | 16-14(1.5-2.5) | 藍 | 100個/包 |
| BH-BCS-3 | 6.7 | 3.6 | 42 | 12-10(4.0-6.0) | 黃 | 100個/包 |
{tab=技術參數}
| 項目 | 典型數據 |
| 工作溫度范圍 | -55℃至105℃ |
| 熱切通強度 | 70 1b |
| 熱老化 | 168小時，160℃后無裂開 |
| 絕緣強度 | 3．4KV |
| 絕緣電阻 | 10兆歐姆 |
{/tabs}
-
Y型熱縮端子管 BH-YT
http://www.atynt.com/zh/products-cn/electrical-interconnector-heat-shrinkable-tubing-cn/item/746-bh-yt
http://www.atynt.com/zh/products-cn/electrical-interconnector-heat-shrinkable-tubing-cn/item/746-bh-yt
{tab=規格尺寸}
| 適用電線(mm2)
/AWG | 螺栓規格 | 尺寸(mm/inch) | 護套顏色 | 包裝
(Pcs/袋) |
| 螺柱型號 | d2 | 寬 | 長 |
| 0.5-1.5mm2
22-16AWG | #4 | 3.2(. 126) | 5.7（.224） | 27.3（1.074） | 紅色 | 1000 |
| #6 | 3.7(. 146) | 6.4（.252） | 27.7（1.090） | 1000 |
| #6 | 3.7(. 146) | 5.7（.224） | 27.3（1.074） | 1000 |
| #8 | 4.3( .169) | 6.4（.252） | 27.7（1.090） | 1000 |
| #8 | 4.3( .169) | 7.2（. 283） | 28.1（1.106） | 1000 |
| #10 | 5.3(. 209) | 9.5（.374） | 25.2（.992） | 1000 |
| 1/4 | 6.4(. 252) | 9.5（.374） | 25.2（.992） | 1000 |
| 1/4 | 6.4(. 252) | 11.0（.433） | 34.5（1.358） | 1000 |
| 1.5-2.5 mm2
16-14AWG | #4 | 3.2(. 126) | 6.0（.236） | 27.5（1.082） | 藍色 | 1000 |
| #6 | 3.7(. 146) | 6.4（.252） | 27.7（1.090） | 1000 |
| #6 | 3.7(. 146) | 6.0（.252） | 27.5（1.082） | 1000 |
| #6 | 3.7(. 146) | 7.2（.283） | 28.1（1.106） | 1000 |
| #8 | 4.3(. .169) | 6.8（.267） | 27.7（1.090） | 1000 |
| #8 | 4.3(. .169) | 7.2（.283） | 28.1（1.106） | 1000 |
| #8 | 4.3(. .169) | 8.0（.314） | 28.5（1.112） | 1000 |
| #10 | 5.3(. 209) | 8.5（.334） | 28.5（1.112） | 1000 |
| #10 | 5.3(. 209) | 9.5（.336） | 29.2（1.149） | 1000 |
| 1/4 | 6.4(. 252) | 9.5（.336） | 29.2（1.149） | 1000 |
| 1/4 | 6.4(. 252) | 11.0（.433） | 34.5（1.358） | 1000 |
| 4-6 mm2
12-10AWG | #4 | 3.2(. 126) | 5.8（.228） | 32.9（1.295） | 黃色 | 500 |
| #6 | 3.7(. 146) | 6.4（.252） | 33.7（1.326） | 500 |
| #8 | 4.3(. .169) | 7.2（.283） | 33.7（1.326） | 500 |
| #10 | 5.3(. 209) | 9.5（.374） | 35.8（1.409） | 500 |
| 1/4 | 6.4(. 252) | 12.0（.472） | 41.0（1.614） | 500 |
| 1/4 | 6.4(. 252) | 8.0（.314） | 35.8（1.409） | 500 |
| 5/16 | 8.4(. 332) | 14.0（.551） | 44.0（1.732） | 500 |
| 3/8 | 10.0(.393) | 18.0（.708） | 46.5（1.830） | 500 |
{tab=技術參數}
| 項目 | 典型數據 |
| 工作溫度范圍 | -55℃至105℃ |
| 熱切通強度 | 70 1b |
| 熱老化 | 168小時，160℃后無裂開 |
| 絕緣強度 | 3．4KV |
| 絕緣電阻 | 10兆歐姆 |
{/tabs}
-
R型熱縮圓環端子管 BH-RT
http://www.atynt.com/zh/products-cn/electrical-interconnector-heat-shrinkable-tubing-cn/item/747-bh-bt
http://www.atynt.com/zh/products-cn/electrical-interconnector-heat-shrinkable-tubing-cn/item/747-bh-bt
{tab=規格尺寸}
| 適用電線(mm2)
/AWG | 螺栓規格 | 尺寸(mm/inch) | 護套顏色 | 包裝
(Pcs/袋) |
| 螺柱型號 | d2 | 寬 | 長 |
| 0.5-1.5mm2
22-16AWG | #4 | 3.2(. 126) | 5.5(.216) | 25.5(1.003) | 紅色 | 1000 |
| #6 | 3.7(. 146) | 6.6(.260) | 27.6(1.086) | 1000 |
| #6 | 3.7(. 146) | 5.5(.216) | 25.5(1.003) | 1000 |
| #6 | 3.7(. 146) | 8.0(.315) | 29.0(1.141) | 1000 |
| #8 | 4.3(. .169) | 8.0(.315) | 29.0(1.141) | 1000 |
| #8 | 4.3(. .169) | 6.6(.260) | 27.6(1.086) | 1000 |
| #10 | 5.3(. 209) | 11.6(.457) | 34.7(1.366) | 1000 |
| #10 | 5.3(. 209) | 8.0(.315) | 29.0(1.141) | 1000 |
| 1/4 | 6.4(. 252) | 11.6(.457) | 34.7(1.366) | 1000 |
| 5/16 | 8.4(. 331) | 12.0(.472) | 34.7(1.366) | 1000 |
| 3/8 | 10.0(. 393) | 14.5(.570) | 39.0(1.535) | 1000 |
| 1.5-2.5mm2
16-14AWG | #4 | 3.2(. 126) | 5.5(.216) | 25.5(1.003) | 藍色 | 1000 |
| #6 | 3.7(. 146) | 6.6(.260) | 27.6(1.086) | 1000 |
| #6 | 3.7(. 146) | 8.0(.315) | 29.0(1.141) | 1000 |
| #8 | 4.3(. .169) | 8.0(.315) | 29.0(1.141) | 1000 |
| #8 | 4.3(. .169) | 6.6(.260) | 27.6(1.086) | 1000 |
| #10 | 5.3(. 209) | 9.5(.374) | 29.8(1.173) | 1000 |
| #10 | 5.3(. 209) | 8.0(.315) | 29.0(1.141) | 1000 |
| 1/4 | 6.4(. 252) | 12.0(.472) | 34.7(1.366) | 1000 |
| 5/16 | 8.4(. 331) | 12.0(.472) | 34.7(1.366) | 1000 |
| 3/8 | 10.0(.393) | 14.5(.570) | 39.0(1.535) | 1000 |
| 4-6 mm2
12-10AWG | #4 | 3.2(. 126) | 7.2(.283) | 32.7(1.287) | 黃色 | 500 |
| #6 | 3.7(. 146) | 7.2(.283) | 32.7(1.287) | 500 |
| #8 | 4.3(. 169) | 9.5(.374) | 29.8(1.173) | 500 |
| #8 | 4.3(. 169) | 7.2(.283) | 32.7(1.287) | 500 |
| #10 | 5.3(. 209) | 9.5(.374) | 29.8(1.173) | 500 |
| 1/4 | 6.4(. 252) | 11.0(.433) | 39.0(1.535) | 500 |
| 5/16 | 8.4(. 331) | 14.0(.551) | 44.2(1.740) | 500 |
| 3/8 | 10.0(.393) | 15.0(.591) | 44.2(1.740) | 500 |
| 3/8 | 10.0(.393) | 19.0(.748) | 48.5(1.909) | 500 |
| 1/2 | 13.0(.512) | 19.0(.748) | 48.5(1.909) | 500 |
-
半絕緣熱縮母端子管 BH-FMT
http://www.atynt.com/zh/products-cn/electrical-interconnector-heat-shrinkable-tubing-cn/item/748-bh-fmt
http://www.atynt.com/zh/products-cn/electrical-interconnector-heat-shrinkable-tubing-cn/item/748-bh-fmt
{tab=規格尺寸}
| 適用電線/AWG | 插片規格 | 尺寸(mm/inch) | 護套顏色 | 包裝
(Pcs/袋) |
| 寬 | 長 | 外徑 |
| 0.5-1.5mm2
22-16AWG | .020*.110（0.5*2.8） | 3.2（.126） | 27.0(1.062) | 5.5(.216) | 紅色 | 1000 |
| .032*.110 (0.8*2.8) | 3.2（.126） | 1000 |
| .020*.187 (0.5*4.75) | 5.0（.197） | 1000 |
| .032*.187(0.8*4.75) | 5.0（.197） | 1000 |
| .032*.250(0.8*.635) | 6.6（.260） | 28.5（1.122） | 1000 |
| 1.5-2.5mm2
16-14AWG | .020*.110 (0.5*2.8) | 3.2（.126） | 27.0（1.062） | 6.0(.236) | 藍色 | 1000 |
| .032*.110(0.8*2.8) | 3.2（.126） | 1000 |
| .020*.187 (0.5*4.75) | 5.0（.197） | 1000 |
| .032*.187 (0.5*4.75) | 5.0（.197） | 1000 |
| .032*.250(0.8*6.35) | 6.6（.260） | 28.5（1.122） | 1000 |
| .032*.312(0.8*8.0) | 8.2（.323） | 33.5（1.318） | 1000 |
| 4-6mm2
12-10AWG | .020*.187 (0.5*4.75) | 5.0（.197） | 29.0（1.141） | 6.6(.259) | 黃色 | 500 |
| .032*.187(0.8*4.75) | 5.0（.197） | 500 |
| .032*.250(0.8*6.35) | 6.6（.260） | 500 |
| .048*.375(1.2*6.35) | 8.2（.323） | 36.0(.259) | 500 |
{/tabs}
-
半絕緣熱縮公端子管 BH-MT
http://www.atynt.com/zh/products-cn/electrical-interconnector-heat-shrinkable-tubing-cn/item/750-bh-mt
http://www.atynt.com/zh/products-cn/electrical-interconnector-heat-shrinkable-tubing-cn/item/750-bh-mt
{tab=規格尺寸}
| 適用電線/AWG | 插片規格 | 尺寸(mm/inch) | 護套顏色 | 包裝
(Pcs/袋) |
| W | L | D |
| 0.5-1.5mm2
22-16AWG | .020*.110（0.5*2.8） | 2.8（.110） | 27.6(1.086) | 5.5(.217) | 紅色 | 1000 |
| .032*.110 (0.8*2.8) | 2.8（.110） | 28.5(1.122) | 1000 |
| .020*.187 (0.5*4.75) | 4.75(.187) | 27.6(1.086) | 1000 |
| .032*.187(0.8*4.75) | 4.75(.187) | 28.5(1.122) | 1000 |
| .032*.250(0.8*.635) | 6.35(.250) | 29.0(1.141) | 1000 |
| 1.5-2.5 mm2
16-14AWG | .020*.187 (0.5*4.75) | 4.75(.187) | 27.0(1.062) | 6.0(.236) | 藍色 | 1000 |
| .032*.187(0.8*4.75) | 4.75(.187) | 29.0(1.141) | 1000 |
| .032*.250(0.8*6.35) | 6.35(.250) | 29.0(1.141) | 1000 |
| .032*.312(0.8*8.0) | 8.2(.323) | 33.5(1.318) | 1000 |
| 4-6 mm2
12-10AWG | .020*.187 (0.5*4.75) | 4.75(.187) | 32.5(1.279) | 6.6(.259) | 黃色 | 500 |
| .032*.187(0.8*4.75) | 4.75(.187) | 500 |
| .032*.250(0.8*6.35) | 6.35(.250) | 500 |
| .048*.375(1.2*9.5) | 8.2(323) | 36.0(1.417) | 500 |
{/tabs}
