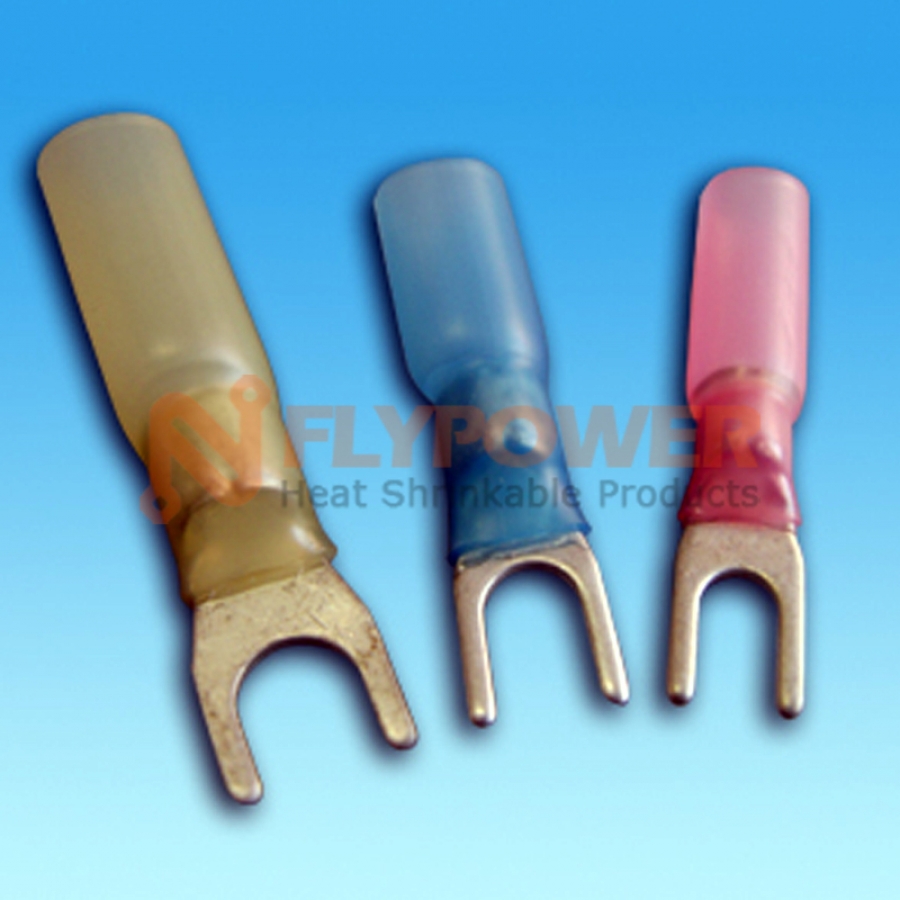

Y型熱縮端子管 BH-YT
-
產品應用:
Y型熱縮端子管 BH-YT由鍍錫銅端子及雙壁熱縮套管構成，壓接端子提供電線邊接保護，雙壁熱縮套管提供電線的密封防水保護。雙壁熱縮套管以聚乙烯為原材料，內有一層熱熔膠，加熱收縮后對所保護的電線連接有極優良的密封、防水、絕緣作用。廣泛用于電線連接的防水，防鹽，防腐蝕，抗壓，耐磨等防護，安裝簡便。
用途：線束加工、汽車附件安裝、電線維修入維護、船用電線、潛水泵/鉆井電機用電線、電線電纜連接。 -
產品特性:
收縮率 3:1;
最大電流：22-16 AWG/0.5-1.5 mm2：19A； 16-14AWG/1.5-2.5 mm2：27A；12-10AWG/4-6 mm2：48A
端子材質：黃銅
護套材質：耐高溫熱縮管
表面處理：鍍錫。 -
操作溫度:
操作溫度： -55°C--- +125°C;
最高溫度：150℃ 耐壓300V -
認證及標準:
RoHS
- 顏色: 黃色, 紅色, 藍色
適用電線(mm2) 螺栓規格 尺寸(mm/inch) 護套顏色 包裝 螺柱型號 d2 寬 長 0.5-1.5mm2 #4 3.2(. 126) 5.7（.224） 27.3（1.074） 紅色 1000 #6 3.7(. 146) 6.4（.252） 27.7（1.090） 1000 #6 3.7(. 146) 5.7（.224） 27.3（1.074） 1000 #8 4.3( .169) 6.4（.252） 27.7（1.090） 1000 #8 4.3( .169) 7.2（. 283） 28.1（1.106） 1000 #10 5.3(. 209) 9.5（.374） 25.2（.992） 1000 1/4 6.4(. 252) 9.5（.374） 25.2（.992） 1000 1/4 6.4(. 252) 11.0（.433） 34.5（1.358） 1000 1.5-2.5 mm2 #4 3.2(. 126) 6.0（.236） 27.5（1.082） 藍色 1000 #6 3.7(. 146) 6.4（.252） 27.7（1.090） 1000 #6 3.7(. 146) 6.0（.252） 27.5（1.082） 1000 #6 3.7(. 146) 7.2（.283） 28.1（1.106） 1000 #8 4.3(. .169) 6.8（.267） 27.7（1.090） 1000 #8 4.3(. .169) 7.2（.283） 28.1（1.106） 1000 #8 4.3(. .169) 8.0（.314） 28.5（1.112） 1000 #10 5.3(. 209) 8.5（.334） 28.5（1.112） 1000 #10 5.3(. 209) 9.5（.336） 29.2（1.149） 1000 1/4 6.4(. 252) 9.5（.336） 29.2（1.149） 1000 1/4 6.4(. 252) 11.0（.433） 34.5（1.358） 1000 4-6 mm2 #4 3.2(. 126) 5.8（.228） 32.9（1.295） 黃色 500 #6 3.7(. 146) 6.4（.252） 33.7（1.326） 500 #8 4.3(. .169) 7.2（.283） 33.7（1.326） 500 #10 5.3(. 209) 9.5（.374） 35.8（1.409） 500 1/4 6.4(. 252) 12.0（.472） 41.0（1.614） 500 1/4 6.4(. 252) 8.0（.314） 35.8（1.409） 500 5/16 8.4(. 332) 14.0（.551） 44.0（1.732） 500 3/8 10.0(.393) 18.0（.708） 46.5（1.830） 500 項目 典型數據 工作溫度范圍 -55℃至105℃ 熱切通強度 70 1b 熱老化 168小時，160℃后無裂開 絕緣強度 3．4KV 絕緣電阻 10兆歐姆
/AWG
(Pcs/袋)
22-16AWG
16-14AWG
12-10AWG
