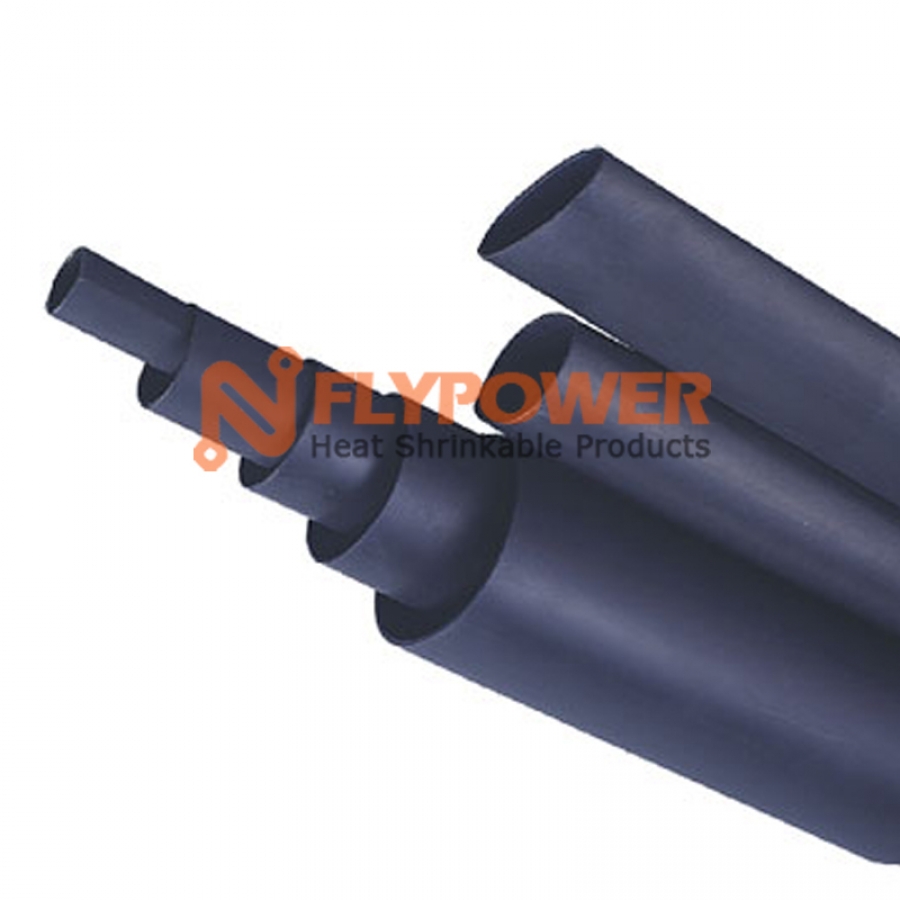

軍標柔軟阻燃聚烯烴雙壁熱收縮管 收縮比 3:1,4:1 BH-5(3X)(4X)-F
-
產品應用:
廣泛用于汽車電線、通訊行業線束、金屬管的密封及絕緣保護等。 -
產品特性:
產品符合SAE-AMS-DTL-23053/4軍標要求，由聚烯烴和熱熔膠利用熔融共擠技術復合而成。可提供絕緣及密封保護。
-
操作溫度:
使用溫度：-55℃～+125℃
最小收縮溫度：100℃
-
認證及標準:
認證: 125VW-1 60符合: SAE-AMS-DTL-23053/4
符合：RoHs、Sony-SS-00259
- 顏色: 黑色, 其他定制顏色
| 標稱尺寸 | 供應尺寸(mm) | 回縮后的尺寸(mm) | 標稱長度(m) | 標稱長度(m) | |||
| (mm) | (inch) | 內徑 | 內徑 | 總壁厚 | 膠層厚度 | ||
| (最小值) | (最大值) | （最小值） | (標稱) | ||||
| BH-5(3X)-F 3:1 帶膠雙壁管 | |||||||
| 3/1 | 1/8 | 3 | 0.6 | 1.00±0.10 | 0.5 | 1.22 | 200 |
| 4.8/1.5 | 3/16 | 4.8 | 1.5 | 1.00±0.10 | 0.5 | 1.22 | 100 |
| 6/2 | 1/4 | 6 | 2 | 1.00±0.10 | 0.5 | 1.22 | 100 |
| 9/3 | 3/8 | 9 | 3 | 1.40±0.10 | 0.6 | 1.22 | 50 |
| 12/4 | 1/2 | 12 | 4 | 1.80±0.15 | 0.7 | 1.22 | 25 |
| 19/6 | 3/4 | 19 | 6 | 2.25±0.20 | 0.8 | 1.22 | 25 |
| 24/8 | 1 | 24 | 8 | 2.54±0.20 | 1 | 1.22 | 25 |
| 40/13 | 11/2 | 40 | 13 | 2.54±.20 | 1 | 1.22 | 25 |
| BH-5(4X)-F 4:1 帶膠雙壁管 | |||||||
| 4/1 | 3/16 | 4 | 1 | 1.00±0.10 | 0.5 | 1.22 | 100 |
| 8/2 | 5/16 | 8 | 2 | 1.00±0.10 | 0.5 | 1.22 | 50 |
| 12/3 | 1/2 | 12 | 3 | 1.40±0.15 | 0.6 | 1.22 | 25 |
| 16/4 | 5/8 | 16 | 4 | 1.80±.15 | 0.7 | 1.22 | 25 |
| 24/6 | 1 | 24 | 6 | 2.25±0.20 | 0.8 | 1.22 | 25 |
| 32/8 | 11/4 | 32 | 8 | 2.54±0.20 | 1 | 1.22 | 25 |
| 52/13 | 2 | 52 | 13 | 2.54±0.20 | 1 | 1.22 | - |
按客戶要求提供特殊規格的產品，也可切段供應。
|
測試項目 |
測試方法 |
標準值 |
|
拉伸強度 |
ASTM D 2671 |
>10.4MPa |
|
老化后拉伸強度 (158℃, 168hrs) |
ASTM D 2671 |
保留70% |
|
斷裂伸長率 |
ASTM D 2671 |
>300% |
|
老化后斷裂伸長率（158℃, 168hrs.） |
ASTM D 2671 |
>150% |
|
縱向收縮率 |
UL 224 |
0 ～-10% |
|
熱沖擊 |
UL224 250℃, 4hrs. |
無裂紋、無滴落 |
|
低溫脆性 |
ASTM D 2671 -30℃,1hrs. |
無裂紋 |
|
耐壓實驗（交流2500V， 60s） |
ASTM D 2671 |
不擊穿 |
|
體積電阻率 |
IEC60093 |
>1014Ω.cm |
|
燃燒性 |
SAE-AMS-DTL -23053/4 |
30s自熄 |
|
銅腐蝕158℃,168hrs. |
UL 224 |
通過 |
|
吸水率 |
ASTM D 570 |
<0.5% |
|
剝離強度（膠對鋁） |
ASTM D2671 |
60N/25mm |
|
抗溶劑腐蝕 |
ASTM D2671 23℃, 24hrs.（柴油、潤滑油） |
拉伸強度：>7Mpa 斷裂伸長率：>300％ |
