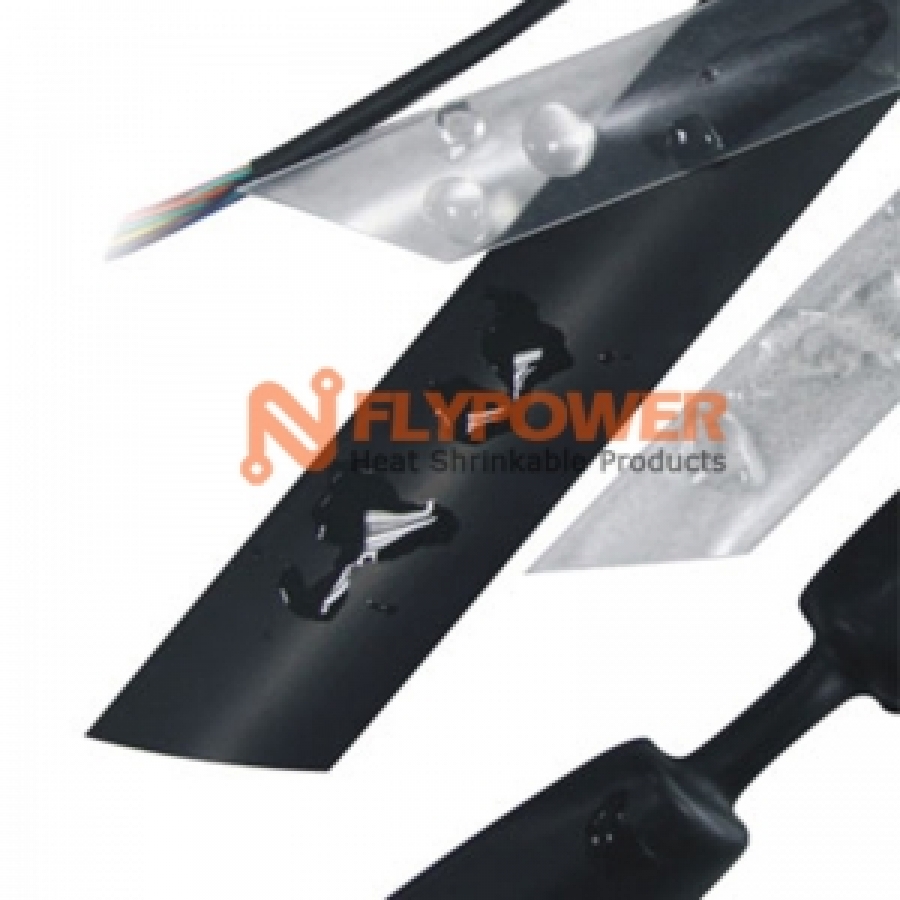

柔軟帶膠阻燃雙壁熱收縮管 收縮比 3:1,4:1 BH-5(3X)/(4X)
-
產品應用:
用于汽車電線，船用電纜，捆扎電線及金屬管的防水、防潮。
-
產品特性:
BH-5(3X)(4X)由聚烯烴及熱熔膠采用共擠出生產，起到絕緣及密封作用。 -
操作溫度:
最小收縮溫度: 80℃
最小完全收縮溫度: 120℃
-
認證及標準:
VW-1 600V 符合SAE-AMS-DTL-23053/4
- 顏色: 黑色, 紅色, 藍色, 白色, 透明, 其他定制顏色
| 標稱尺寸 | 供應尺寸 (mm) | 回縮后尺寸 | 標稱長度 (m) | 標稱長度 (m) | |||
| (mm) | |||||||
| (mm) | (inch) | 內徑 | 內徑 | 總壁厚 | 膠層厚度 | ||
| (最小值) | (最大值) | （最小值） | (標稱) | ||||
| BH-5(3X) 3:1帶膠雙壁管 | |||||||
| 3.2/1 | 1/8 | 3.2 | 0.6 | 1.00±0.10 | 0.5 | 1.22 | 200 |
| 4.8/1.5 |
3/16 |
4.8 | 1.5 | 1.10±0.10 | 0.5 | 1.22 | 100 |
| 6.4/2 | 1/4 | 6.4 | 2 | 1.20±0.10 | 0.5 | 1.22 | 100 |
| 9.1/3 | 3/8 | 9.1 | 3 | 1.30±0.10 | 0.6 | 1.22 | 50 |
| 12.7/4 | 1/2 | 12.7 | 4 | 1.70±0.15 | 0.8 | 1.22 | 25 |
| 19.1/6 | 3/4 | 19.1 | 6 | 2.00±0.20 | 0.8 | 1.22 | 25 |
| 25.4/8 | 1 | 25.4 | 8 | 2.20±0.20 | 1.05 | 1.22 | 25 |
| 30/10 | 11/4 | 30 | 10 | 2.40±0.20 | 1.05 | 1.22 | 25 |
| 39/13 | 11/2 | 39 | 13 | 2.50±0.20 | 1.05 | 1.22 | 25 |
| 50.8/19 | 2 | 50.8 | 19 | 2.50±0.20 | 1.05 | 1.22 | 25 |
| 65/22 | 2.56 | 65/ | 22 | 2.50±0.20 | 1.05 | 1.22 | 25 |
| 75/25 | 2.95 | 75 | 25 | 2.50±0.20 | 1.05 | 1.22 | 25 |
| 85/29 | 3.35 | 85 | 29 | 2.50±0.20 | 1.05 | 1.22 | / |
| 95/32 | 3.74 | 95 | 32 | 2.50±0.20 | 1.05 | 1.22 | / |
| 115/39 | 4.53 | 115 | 39 | 2.50±0.20 | 1.05 | 1.22 | / |
| BH-5(4X) 4:1帶膠雙壁管 | |||||||
| 4/1 | 3/16 | 4 | 1 | 1 | 0.5 | 1.22 | 100 |
| 6/1.5 | 1/4 | 6 | 1.5 | 1 | 0.5 | 1.22 | 100 |
| 8/2 | 5/16 | 8 | 2 | 1 | 0.5 | 1.22 | 50 |
| 12/3 | 1/2 | 12 | 3 | 1.4 | 0.6 | 1.22 | 25 |
| 16/4 | 5/8 | 16 | 4 | 1.6 | 0.8 | 1.22 | 25 |
| 24/6 | 1 | 24 | 6 | 2.15 | 0.8 | 1.22 | 25 |
| 32/8 | 11/4 | 32 | 8 | 2.50±0.20 | 1.25 | 1.22 | 25 |
| 40/10 | 11/2 | 40 | 10 | 2.50±0.20 | 1.25 | 1.22 | 25 |
| 52/13 | 2.05 | 52 | 13 | 2.50±0.20 | 1.25 | 1.22 | 25 |
可按客戶要求提供無鹵帶膠雙壁熱縮管；也可客戶要求提供特殊規格的產品，或是切段供應。
|
測試項目 |
測試方法 |
標準值 |
|
拉伸強度 |
ASTM D 2671 |
>10.4MPa |
|
老化后拉伸強度 (158℃, 168hrs) |
ASTM D 2671 |
保留70% |
|
斷裂伸長率 |
ASTM D 2671 |
>300% |
|
老化后斷裂伸長率（158℃, 168hrs.） |
ASTM D 2671 |
>100% |
|
縱向收縮率 |
UL 224 |
0 ～-10% |
|
熱沖擊 |
UL224 250℃, 4hrs. |
無裂紋、無滴落 |
|
低溫脆性 |
ASTM D 2671 -30℃,1hrs. |
無裂紋 |
|
耐壓實驗（交流2500V， 60s） |
ASTM D 2671 |
不擊穿 |
|
體積電阻率 |
IEC60093 |
>1014Ω.cm |
|
燃燒性 |
SAE-AMS-DTL -23053/4 |
30s自熄 |
|
銅腐蝕158℃,168hrs. |
UL 224 |
通過 |
|
吸水率 |
ASTM D 570 |
<0.5% |
