標識管 http://www.atynt.com Wed, 22 May 2024 08:17:21 +0800 zh-cn 白色/黃色PVC號碼管 配線標識管 線號套管 http://www.atynt.com/zh/products-cn/cable-wire-marker-tubing-cn/item/291-pvc http://www.atynt.com/zh/products-cn/cable-wire-marker-tubing-cn/item/291-pvc 白色/黃色PVC號碼管 配線標識管 線號套管

白色/黃色PVC號碼管 配線標識管 線號套管



{tab=產品說明





號碼管的用途

深圳市邦豪新材料生產的熱縮標識管、號碼管和標識卡已廣泛地用于各個領域的永久性標識,可以確保設備制造、維修和運行管理、系統安全的可靠性,降低系統的總體成本:
1、軍工輪船、潛艇、導彈等制造業:電氣線路安裝和維修電氣線路對接口分組標識;
2、火車、飛機、汽車等制造業:電氣線路安裝和維修電氣線路對接口分組標識;
3、地鐵、動車隧道工程:電氣線路施工、安裝和維修電氣線路的去向和對接口標識;
4、化工廠管線標識:石化企業、合成氨廠、尿素廠等大型化工廠的水煤氣、氫氣、氮氣管道線路介質屬性和走向標識;
5、銀行金融機構信息管理系統線路的去向和對接口標識;
6、光纖光纜及程控設備,接線盒、分線盒,通訊線路的去向和對接口標識;
7、一般性制造廠電氣線路、中央控制室、電機、網線、車間的隱蔽電力電纜、信息線路布局標識和對接標識;
8、高層建筑、社區住宅的電氣線路、水管、煤氣管,電力電纜、電話線、英特網線和水電煤氣、電腦抄表線的去向和對接口標識。

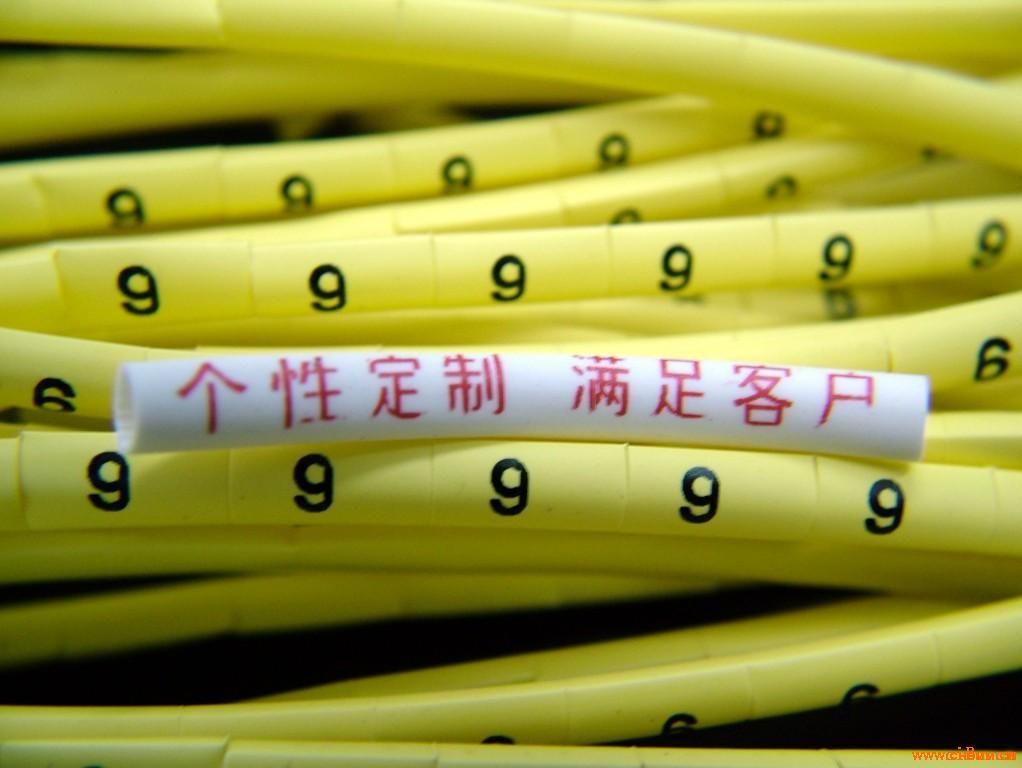

PVC號碼管規格:

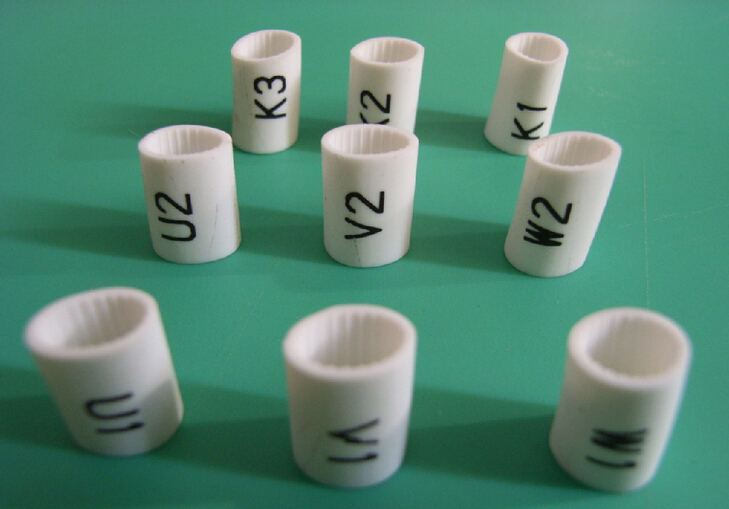

1.號碼管為OM型(內齒圓形),表面亮白色、黃色或藍色, 質地細膩不反光,印字位置可按要求調節。

2.印刷內容:靈活自由(只要鍵盤上有的數字都可以印)

3.長度范圍:靈活自由(常規是10毫米/段)

4.號碼管規格大小:適合0.5平方至16平方線纜直徑

5.號碼管連接方式:進口設備自動切。

6.號碼管材質:軟質PVC套管,耐油,耐老化,良好的耐候性,不易褪色,絕緣性好。低溫下仍有良好的柔軟性。

7.采用日本進口環保油墨,印字清晰,細膩,飽滿,耐刮擦,具有良好的耐油性。

{/tabs}



]]>
info@flypower-heatshrink.com (Super User) 標識管 Wed, 15 Oct 2014 10:45:24 +0800
號碼管及印字熱縮標識套管 BH-NIT http://www.atynt.com/zh/products-cn/cable-wire-marker-tubing-cn/item/752-bh-nit http://www.atynt.com/zh/products-cn/cable-wire-marker-tubing-cn/item/752-bh-nit 號碼管及印字熱縮標識套管 BH-NIT

號碼管及印字熱縮標識套管 BH-NIT



{tab=產品尺寸

熱收縮率2:1

產品代碼

供貨內徑(mm)

收縮后(mm)

包裝

(m/卷)

內徑

壁厚

BH-NIT-2X-2.4

3.0±0.2

≤1.3

0.45±0.10

50

BH-NIT-2X-3.2

3.5±0.2

≤1.5

0.45±0.10

50

BH-NIT-2X-4.8

5.0±0.2

≤2.3

0.45±0.10

100

BH-NIT-2X-6.4

6.5±0.2

≤3.0

0.56±0.10

100

BH-NIT-2X-9.5

10.5±0.3

≤5.0

0.56±0.10

100

BH-NIT-2X-12.7

12.5±0.3

≤6.0

0.56±0.10

100

BH-NIT-2X-19

19.0±0.5

≤9.0

0.70±0.10

100

BH-NIT-2X-25

26.0±0.5

≤12.5

0.90±0.15

50

BH-NIT-2X-38

41.5±1.0

≤20.0

1.00±0.15

50

熱收縮率3:1

產品代碼

供貨內徑(mm)

收縮后(mm)

包裝

(m/卷)

內徑

壁厚

BH-NIT-3X-2.4

≥2.4

≤0.8

0.55±0.10

50

BH-NIT-3X-3.2

≥3

≤1

0.55±0.10

50

BH-NIT-3X-4.8

≥4.5

≤1.5

0.60±0.10

100

BH-NIT-3X-6.4

≥6

≤2

0.60±0.10

100

BH-NIT-3X-9.5

≥9

≤3

0.75±0.10

100

BH-NIT-3X-12.7

≥12

≤4

0.75±0.10

100

BH-NIT-3X-19

≥18

≤6

0.85±0.10

100

BH-NIT-3X-25

≥24

≤8

1.00±0.20

50

BH-NIT-3X-38

≥39

≤13

1.50±0.20

50

打印內容及標識管尺寸可根據客戶要求訂制。



 {tab=技術參數}



性能

狀態

指標

試驗方法

拉伸強度

未老化

≥10.4

ASTM D2673

老化后

≥7.3

斷裂伸長率(%)

未老化

≥200

老化后

≥100

耐電壓(V)

未老化

2500V,60秒,通過

UL224

絕緣強度(MV/m)

未老化

≥15

IEC 60243

體積電阻率(Ω-cm)

未老化

≥1014

IEC 60093

吸水率(%)

未老化

≤1.0

ASTM D 570

耐腐蝕性

未老化

通過

UL 224

熱沖擊

未老化

無裂紋、無滴落

UL 224

冷彎柔性

未老化

無裂紋

UL 224



  {/tabs}



]]>
info@flypower-heatshrink.com (Super User) 標識管 Thu, 19 Oct 2017 10:40:04 +0800
低煙無鹵熱縮標識管 BH-DIN http://www.atynt.com/zh/products-cn/cable-wire-marker-tubing-cn/item/753-bh-din http://www.atynt.com/zh/products-cn/cable-wire-marker-tubing-cn/item/753-bh-din 低煙無鹵熱縮標識管 BH-DIN

 低煙無鹵熱縮標識管 BH-DIN





{tab=產品尺寸

BH-DIN 2:1標識管規格和尺寸表:

序號

訂貨代碼

供貨尺寸mm

全縮后尺寸mm

內徑

壓扁寬度

雙層壁厚

全縮內徑

單層壁厚

1

DIN- 2X-1.6-

2.00±0.20

3.7±0.3

0.48±0.10

≤0.79

0.45±0.06

2

DIN- 2X-2.4-

2.79±0.20

5.0±0.3

0.48±0.10

≤1.18

0.49±0.06

3

DIN- 2X-3.2-

3.64±0.23

6.3±0.4

0.48±0.10

≤1.59

0.51±0.06

4

DIN- 2X-4.8-

5.26±0.25

8.9±0.4

0.49±0.10

≤2.36

0.54±0.06

5

DIN- 2X-6.4-

6.92±0.28

11.5±0.4

0.50±0.10

≤3.18

0.56±0.06

6

DIN- 2X-9.5-

10.2±0.32

16.7±0.5

0.51±0.11

≤4.75

0.59±0.06

7

DIN- 2X-12.7-

13.5±0.36

21.8±0.6

0.52±0.11

≤6.35

0.60±0.07

8

DIN- 2X-19-

20.1±0.40

32.2±0.6

0.53±0.11

≤9.53

0.62±0.07

9

DIN- 2X-25-

26.7±0.45

42.5±0.7

0.55±0.12

≤12.7

0.63±0.07

10

DIN- 2X-38-

39.8±0.51

63.2±0.8

0.57±0.12

≤19.1

0.64±0.07

11

DIN- 2X-51-

53.0±0.56

83.9±0.9

0.58±0.13

≤25.4

0.64±0.08

12

DIN- 2X-76-

79.4±0.56

125.3±1.0

0.59±0.13

≤38.1

0.64±0.09

 BH-DIN 3:1標識管規格和尺寸表:

序號

訂貨代碼

供貨尺寸mm

全縮后尺寸mm

內徑

壓扁寬度

雙層壁厚

全縮內徑

單層壁厚

1

DIN- 3X-1.6-

2.00±0.20

3.7±0.3

0.47±0.10

≤0.53

0.52±0.06

2

DIN- 3X-2.4-

2.79±0.20

5.0±0.3

0.47±0.10

≤0.79

0.57±0.06

3

DIN- 3X-3.2-

3.64±0.23

6.3±0.4

0.48±0.10

≤1.06

0.61±0.06

4

DIN- 3X-4.8-

5.26±0.25

8.9±0.4

0.49±0.10

≤1.59

0.67±0.06

5

DIN- 3X-6.4-

6.92±0.28

11.5±0.4

0.50±0.10

≤2.36

0.71±0.06

6

DIN- 3X-9.5-

10.2±0.32

16.7±0.5

0.52±0.11

≤3.18

0.77±0.06

7

DIN-3X-12.7-

13.5±0.36

21.8±0.6

0.53±0.11

≤4.75

0.80±0.07

8

DIN-3X-19-

20.1±0.40

32.2±0.6

0.55±0.11

≤6.35

0.84±0.07

9

DIN-3X-25-

26.7±0.45

42.5±0.7

0.56±0.12

≤8.47

0.86±0.07

10

DIN-3X-38-

39.8±0.51

63.2±0.8

0.57±0.12

≤12.9

0.89±0.07

11

DIN-3X-51-

53.0±0.56

83.9±0.9

0.57±0.1

≤17.2

0.90±0.08

12

DIN-3X-76-

79.4±0.56

125.3±1.0

0.57±0.13

≤25.8

0.92±0.09

 {tab=技術參數}

性能

指標

試驗方法

拉伸強度

≥10.3MPa

ISO 37

斷裂伸長率

≥200%

ISO 37

熱老化后拉伸強度

≥6.9MPa

ISO 188,158℃×168h

熱老化后斷裂伸長率

≥100%

ISO 188,158℃×168h

軸向變化率

2X:-10%+1%,3X:-15%+5%

UL 224,200℃×3 min

阻燃性

S3級

DIN 5510-2

熱沖擊

無裂紋,無滴落

UL 224,225℃×4h

冷彎柔性

無裂紋

UL 224,-55℃×1h

吸水率

<1.0%

ASTM D 570

擊穿強度

≥19.7 MV/m

IEC 60243

體積電阻率

≥1014Ω·cm

IEC 60093

   {/tabs}

]]>
info@flypower-heatshrink.com (Super User) 標識管 Thu, 19 Oct 2017 10:59:52 +0800
軍標無鹵低煙熱縮標識管 BH-AMS http://www.atynt.com/zh/products-cn/cable-wire-marker-tubing-cn/item/754-bh-ams http://www.atynt.com/zh/products-cn/cable-wire-marker-tubing-cn/item/754-bh-ams 軍標無鹵低煙熱縮標識管 BH-AMS

 軍標無鹵低煙熱縮標識管 BH-AMS





{tab=產品尺寸

BH-AMS 2:1標識管規格和尺寸表:

訂貨代碼

供貨尺寸mm

全縮后尺寸mm

內徑

壓扁寬度

雙層壁厚

全縮內徑

單層壁厚

AMS-2X-1.6-

2.00±0.20

3.7±0.3

0.48±0.10

≤0.79

0.45±0.06

AMS-2X-2.4-

2.79±0.20

5.0±0.3

0.48±0.10

≤1.18

0.49±0.06

AMS-2X-3.2-

3.64±0.23

6.3±0.4

0.48±0.10

≤1.59

0.51±0.06

AMS-2X-4.8-

5.26±0.25

8.9±0.4

0.49±0.10

≤2.36

0.54±0.06

AMS-2X-6.4-

6.92±0.28

11.5±0.4

0.50±0.10

≤3.18

0.56±0.06

AMS-2X-9.5-

10.2±0.32

16.7±0.5

0.51±0.11

≤4.75

0.59±0.06

AMS-2X-12.7-

13.5±0.36

21.8±0.6

0.52±0.11

≤6.35

0.60±0.07

AMS-2X-19-

20.1±0.40

32.2±0.6

0.53±0.11

≤9.53

0.62±0.07

AMS-2X-25-

26.7±0.45

42.5±0.7

0.55±0.12

≤12.7

0.63±0.07

AMS-2X-38-

39.8±0.51

63.2±0.8

0.57±0.12

≤19.1

0.64±0.07

AMS-2X-51-

53.0±0.56

83.9±0.9

0.58±0.13

≤25.4

0.64±0.08

AMS-2X-76-

79.4±0.56

125.3±1.0

0.59±0.13

≤38.1

0.64±0.09

BH-AMS 3:1標識管規格和尺寸表:

訂貨代碼

供貨尺寸mm

全縮后尺寸mm

內徑

壓扁寬度

雙層壁厚

全縮內徑

單層壁厚

AMS-3X-1.6-

2.00±0.20

3.7±0.3

0.47±0.10

≤0.53

0.52±0.06

AMS- 3X-2.4-

2.79±0.20

5.0±0.3

0.47±0.10

≤0.79

0.57±0.06

AMS -3X-3.2-

3.64±0.23

6.3±0.4

0.48±0.10

≤1.06

0.61±0.06

AMS- 3X-4.8-

5.26±0.25

8.9±0.4

0.49±0.10

≤1.59

0.67±0.06

AMS- 3X-6.4-

6.92±0.28

11.5±0.4

0.50±0.10

≤2.36

0.71±0.06

AMS- 3X-9.5-

10.2±0.32

16.7±0.5

0.52±0.11

≤3.18

0.77±0.06

AMS- 3X-12.7-

13.5±0.36

21.8±0.6

0.53±0.11

≤4.75

0.80±0.07

AMS-3X-19-

20.1±0.40

32.2±0.6

0.55±0.11

≤6.35

0.84±0.07

AMS- 3X-25-

26.7±0.45

42.5±0.7

0.56±0.12

≤8.47

0.86±0.07

AMS- 3X-38-

39.8±0.51

63.2±0.8

0.57±0.12

≤12.9

0.89±0.07

AMS- 3X-51-

53.0±0.56

83.9±0.9

0.57±0.13

≤17.2

0.90±0.08

AMS- 3X-76-

79.4±0.56

125.3±1.0

0.57±0.13

≤25.8

0.92±0.09

 {tab=技術參數}

性能

指標

試驗方法

拉伸強度

≥10.3MPa

ISO 37

斷裂伸長率

≥200%

ISO 37

熱老化后拉伸強度

≥6.9MPa

ISO 188,175℃×168h

熱老化后斷裂伸長率

≥100%

ISO 188,175℃×168h

軸向變化率

2X:-10%+1%,3X:-15%+5%

UL 224,200℃×3 min

阻燃性

VW-1

UL 224

熱沖擊

無裂紋,無滴落

UL 224,250℃×4h

冷彎柔性

無裂紋

UL 224,-55℃×1h

吸水率

<1.0%

ASTM D 570

擊穿強度

≥19.7 MV/m

IEC 60243

體積電阻率

≥1014Ω·cm

IEC 60093

  {/tabs}

]]>
info@flypower-heatshrink.com (Super User) 標識管 Thu, 19 Oct 2017 11:22:17 +0800
高溫耐油熱縮標識管 BH-HMS http://www.atynt.com/zh/products-cn/cable-wire-marker-tubing-cn/item/755-bh-hms http://www.atynt.com/zh/products-cn/cable-wire-marker-tubing-cn/item/755-bh-hms 高溫耐油熱縮標識管 BH-HMS

高溫耐油熱縮標識管 BH-HMS





{tab=產品尺寸



BH-HMS M-2X2倍統一壁厚)

產品代碼

供貨尺寸(mm)

全縮后尺寸(mm)

內徑(D)

壓扁寬度(w)

雙層壁厚

內徑(D)

單層壁厚

BH-HMS-M-2X-1.6-50-2.5K-Y0P0O

2.00±0.20

3.7±0.3

0.48±0.10

≤0.79

0.45±0.06

BH-HMS-M-2X-2.4-50-2.5K-Y0P0O

2.79±0.20

5.0±0.3

0.48±0.10

≤1.18

0.49±0.06

BH-HMS-M-2X-3.2-50-2.0K-Y0P0O

3.64±0.23

6.3±0.4

0.48±0.10

≤1.59

0.51±0.06

BH-HMS-M-2X-4.8-50-2.0K-Y0P0O

5.26±0.25

8.9±0.4

0.49±0.10

≤2.36

0.54±0.06

BH-HMS-M-2X-6.4-50-1.5K-Y0P0O

6.92±0.28

11.5±0.4

0.50±0.10

≤3.18

0.56±0.06

BH-HMS-M-2X-9.5-50-1.0K-Y0P0O

10.2±0.32

16.7±0.5

0.51±0.11

≤4.75

0.59±0.06

BH-HMS-M-2X-12.7-50-1.0K-Y0P0O

13.5±0.36

21.8±0.6

0.52±0.11

≤6.35

0.60±0.07

BH-HMS-M-2X-19-50-0.5K-Y0P0O

20.1±0.40

32.2±0.6

0.53±0.11

≤9.53

0.62±0.07

BH-HMS-M-2X-25-50-0.5K-Y0P0O

26.7±0.45

42.5±0.7

0.55±0.12

≤12.7

0.63±0.07

BH-HMS-M-2X-38-50-0.5K-Y0P0O

39.8±0.51

63.2±0.8

0.57±0.12

≤19.1

0.64±0.07

BH-HMS-M-2X-51-50-0.25K-Y0P0O

53.0±0.56

83.9±0.9

0.58±0.13

≤25.4

0.64±0.08

BH-HMS-M-2X-76-50-0.25K-Y0P0O

79.4±0.56

125.3±1.0

0.59±0.13

≤38.1

0.64±0.09

BH-HMS M-3X(3倍統一壁厚)

產品代碼

供貨尺寸(mm)

全縮后尺寸(mm)

內徑(D)

壓扁寬度(w)

雙層壁厚

內徑(D)

單層壁厚

BH-HMS-M-3X-1.6-50-2.5K-Y0P0O

2.00±0.20

3.7±0.3

0.47±0.10

≤0.53

0.52±0.06

BH-HMS-M-3X-2.4-50-2.5K-Y0P0O

2.79±0.20

5.0±0.3

0.47±0.10

≤0.79

0.57±0.06

BH-HMS-M-3X-3.2-50-2.0K-Y0P0O

3.64±0.23

6.3±0.4

0.48±0.10

≤1.06

0.61±0.06

BH-HMS-M-3X-4.8-50-2.0K-Y0P0O

5.26±0.25

8.9±0.4

0.49±0.10

≤1.59

0.67±0.06

BH-HMS-M-3X-6.4-50-1.5K-Y0P0O

6.92±0.28

11.5±0.4

0.50±0.10

≤2.36

0.71±0.06

BH-HMS-M-3X-9.5-50-1.0K-Y0P0O

10.2±0.32

16.7±0.5

0.52±0.11

≤3.18

0.77±0.06

BH-HMS-M-3X-12.7-50-1.0K-Y0P0O

13.5±0.36

21.8±0.6

0.53±0.11

≤4.75

0.80±0.07

BH-HMS-M-3X-19-50-0.5K-Y0P0O

20.1±0.40

32.2±0.6

0.55±0.11

≤6.35

0.84±0.07

BH-HMS-M-3X-25-50-0.5K-Y0P0O

26.7±0.45

42.5±0.7

0.56±0.12

≤8.47

0.86±0.07

BH-HMS-M-3X-38-50-0. 5K-Y0P0O

39.8±0.51

63.2±0.8

0.57±0.12

≤12.9

0.89±0.07

BH-HMS-M-3X-51-50-0.25K-Y0P0O

53.0±0.56

83.9±0.9

0.57±0.13

≤17.2

0.90±0.08

BH-HMS-M-3X-76-50-0.25K-Y0P0O

79.4±0.56

125.3±1.0

0.57±0.13

≤25.8

0.92±0.09



{tab=技術參數}

性能

指標

試驗方法

拉伸強度

≥10.3MPa

ISO 37

斷裂伸長率

≥200%

ISO 37

熱老化后拉伸強度

≥6.9MPa

ISO 188,175℃×168h

熱老化后斷裂伸長率

≥100%

ISO 188,175℃×168h

軸向變化率

2X:-10%+1%,3X:-15%+5%

UL 224,200℃×3 min

阻燃性

VW-1

UL 224

熱沖擊

無裂紋,無滴落

UL 224,250℃×4h

冷彎柔性

無裂紋

UL 224,-55℃×1h

吸水率

<1.0%

ASTM D 570

擊穿強度

≥19.7 MV/m

IEC 60243

體積電阻率

≥1014Ω·cm

IEC 60093

  {/tabs}



]]>
info@flypower-heatshrink.com (Super User) 標識管 Thu, 19 Oct 2017 11:41:06 +0800
低煙無鹵高阻燃熱縮標識管 BH-HNF http://www.atynt.com/zh/products-cn/cable-wire-marker-tubing-cn/item/756-bh-hnf http://www.atynt.com/zh/products-cn/cable-wire-marker-tubing-cn/item/756-bh-hnf 軍標無鹵低煙熱縮標識管 BH-AMS

 低煙無鹵高阻燃熱縮標識管 BH-HNF







{tab=產品尺寸



 maker sleeve

BH-HNF M-2X2倍統一壁厚)

產品代碼

供貨尺寸(mm)

全縮后尺寸(mm)

內徑(D)

壓扁寬度(w)

雙層壁厚

內徑(D)

單層壁厚

BH-HNF-M-2X-1.6-50-2.5K-Y0P0O

2.00±0.20

3.7±0.3

0.48±0.10

≤0.79

0.45±0.06

BH-HNF-M-2X-2.4-50-2.5K-Y0P0O

2.79±0.20

5.0±0.3

0.48±0.10

≤1.18

0.49±0.06

BH-HNF-M-2X-3.2-50-2.0K-Y0P0O

3.64±0.23

6.3±0.4

0.48±0.10

≤1.59

0.51±0.06

BH-HNF-M-2X-4.8-50-2.0K-Y0P0O

5.26±0.25

8.9±0.4

0.49±0.10

≤2.36

0.54±0.06

BH-HNF-M-2X-6.4-50-1.5K-Y0P0O

6.92±0.28

11.5±0.4

0.50±0.10

≤3.18

0.56±0.06

BH-HNF-M-2X-9.5-50-1.0K-Y0P0O

10.2±0.32

16.7±0.5

0.51±0.11

≤4.75

0.59±0.06

BH-HNF-M-2X-12.7-50-1.0K-Y0P0O

13.5±0.36

21.8±0.6

0.52±0.11

≤6.35

0.60±0.07

BH-HNF-M-2X-19-50-0.5K-Y0P0O

20.1±0.40

32.2±0.6

0.53±0.11

≤9.53

0.62±0.07

BH-HNF-M-2X-25-50-0.5K-Y0P0O

26.7±0.45

42.5±0.7

0.55±0.12

≤12.7

0.63±0.07

BH-HNF-M-2X-38-50-0.5K-Y0P0O

39.8±0.51

63.2±0.8

0.57±0.12

≤19.1

0.64±0.07

BH-HNF-M-2X-51-50-0.25K-Y0P0O

53.0±0.56

83.9±0.9

0.58±0.13

≤25.4

0.64±0.08

BH-HNF-M-2X-76-50-0.25K-Y0P0O

79.4±0.56

125.3±1.0

0.59±0.13

≤38.1

0.64±0.09

BH-HNF M-3X(3倍統一壁厚)

產品代碼

供貨尺寸(mm)

全縮后尺寸(mm)

內徑(D)

壓扁寬度(w)

雙層壁厚

內徑(D)

單層壁厚

BH-HNF-M-3X-1.6-50-2.5K-Y0P0O

2.00±0.20

3.7±0.3

0.47±0.10

≤0.53

0.52±0.06

BH-HNF-M-3X-2.4-50-2.5K-Y0P0O

2.79±0.20

5.0±0.3

0.47±0.10

≤0.79

0.57±0.06

BH-HNF-M-3X-3.2-50-2.0K-Y0P0O

3.64±0.23

6.3±0.4

0.48±0.10

≤1.06

0.61±0.06

BH-HNF-M-3X-4.8-50-2.0K-Y0P0O

5.26±0.25

8.9±0.4

0.49±0.10

≤1.59

0.67±0.06

BH-HNF-M-3X-6.4-50-1.5K-Y0P0O

6.92±0.28

11.5±0.4

0.50±0.10

≤2.36

0.71±0.06

BH-HNF-M-3X-9.5-50-1.0K-Y0P0O

10.2±0.32

16.7±0.5

0.52±0.11

≤3.18

0.77±0.06

BH-HNF-M-3X-12.7-50-1.0K-Y0P0O

13.5±0.36

21.8±0.6

0.53±0.11

≤4.75

0.80±0.07

BH-HNF-M-3X-19-50-0.5K-Y0P0O

20.1±0.40

32.2±0.6

0.55±0.11

≤6.35

0.84±0.07

BH-HNF-M-3X-25-50-0.5K-Y0P0O

26.7±0.45

42.5±0.7

0.56±0.12

≤8.47

0.86±0.07

BH-HNF-M-3X-38-50-0. 5K-Y0P0O

39.8±0.51

63.2±0.8

0.57±0.12

≤12.9

0.89±0.07

BH-HNF-M-3X-51-50-0.25K-Y0P0O

53.0±0.56

83.9±0.9

0.57±0.13

≤17.2

0.90±0.08

BH-HNF-M-3X-76-50-0.25K-Y0P0O

79.4±0.56

125.3±1.0

0.57±0.13

≤25.8

0.92±0.09

 {tab=技術參數}

性能

指標

試驗方法

拉伸強度

≥10.3MPa

ISO 37

斷裂伸長率

≥200%

ISO 37

熱老化后拉伸強度

≥6.9MPa

ISO 188,175℃×168h

熱老化后斷裂伸長率

≥100%

ISO 188,175℃×168h

軸向變化率

2X:-10%+1%,3X:-15%+5%

UL 224,200℃×3 min

阻燃性

VW-1

UL 224

熱沖擊

無裂紋,無滴落

UL 224,250℃×4h

冷彎柔性

無裂紋

UL 224,-55℃×1h

吸水率

<1.0%

ASTM D 570

擊穿強度

≥19.7 MV/m

IEC 60243

體積電阻率

≥1014Ω·cm

IEC 60093

  {/tabs}

]]>
info@flypower-heatshrink.com (Super User) 標識管 Thu, 19 Oct 2017 15:07:29 +0800
標識卡(AMS/DIN/HMS/HNF) BH-IT http://www.atynt.com/zh/products-cn/cable-wire-marker-tubing-cn/item/757-ams-din-hms-hnf-bh-it http://www.atynt.com/zh/products-cn/cable-wire-marker-tubing-cn/item/757-ams-din-hms-hnf-bh-it 標識卡(AMS/DIN/HMS/HNF) BH-IT

標識卡(AMS/DIN/HMS/HNF) BH-IT









{tab=產品尺寸



 標識卡006

序號

產品代碼

包裝

(pc/卷)

卡片寬度

(mm)

卡片長度

(mm)

可打印范圍(mm)

適用線纜

外徑薦范圍

(mm)

high

length

1

DIN-M-4H-10.4- 38-2K-W-B-P1-*

2000

10.4

38

6.4

25

5.08~12.7

2

DIN-M-4H-10.4- 51-1K-W-B-P1-*

1000

10.4

51

12.7

32

12.7~25.4

3

DIN-M-4H-10.4- 76-0.5K-W-B-P1-*

500

10.4

76

25.4

48

25.4 and up

4

DIN-M-4H-10.4- 45-2K-W-B-P1-*

2000

10.4

45

6.4

25

5.08~12.7

5

DIN-M-4H-10.4 53-2K-W-B-P1-*

2000

10.4

53

6.4

33

5.08~12.7

6

DIN-M-4H-10.4 64-2K-W-B-P1-*

2000

10.4

64

6.4

44

5.08~12.7

7

DIN-M-6H-10.4 76-2K-W-B-P1-*

2000

10.4

76

6.4

56

5.08~12.7

8

DIN-M-6H-10.4-90- 2K-W-B-P1-*

2000

10.4

90

6.4

70

5.08~12.7

9

DIN-M-4H-12.0 -102- 2K-W-B-P1-*

2000

12.0

102

8.0

82

12.7~19.1

10

DIN-M-4H-15.0- 45-1.5K-W-B-P1-*

1500

15.0

45

11.0

25

12.7~19.1

11

DIN-M-4H-15.0 -53-1.5K-W-B-P1-*

1500

15.0

53

11.0

33

12.7~19.1

12

DIN-M-4H-15.0 -64-1.5K-W-B-P1-*

1500

15.0

64

11.0

44

12.7~19.1

13

DIN-M-6H-15.0 -76-1.5K-W-B-P1-*

1500

15.0

76

11.0

56

12.7~19.1

14

DIN-M-6H-15.0 -90-1.5K-W-B-P1-*

1500

15.0

90

11.0

70

12.7~19.1

15

DIN-M-4H-20.3 -45-1K-W-B-P1-*

1000

20.3

45

16.3

25

19.1~25.4

16

DIN-M-4H-20.3 -53-1K-W-B-P1-*

1000

20.3

53

16.3

33

19.1~25.4

17

DIN-M-4H-20.3 -64-1K-W-B-P1-*

1000

20.3

64

16.3

44

19.1~25.4

18

DIN-M-6H-20.3 -76-1K-W-B-P1-*

1000

20.3

76

16.3

56

19.1~25.4

19

DIN-M-6H-20.3 -90- 1K-W-B-*-P1-*

1000

20.3

90

16.3

70

19.1~25.4

20

DIN-M-4H-25.4 -45-1K-W-B-*-P1-*

1000

25.4

45

21.4

25

25.4 and up

21

DIN-M-4H-25.4 -53-1K-W-B-*-P1-*

1000

25.4

53

21.4

33

25.4 and up

22

DIN-M-4H-25.4 -64-1K-W-B-*-P1-*

1000

25.4

64

21.4

44

25.4 and up

23

DIN-M-6H-25.4 -76-1K-W-B-*-P1-*

1000

25.4

76

21.4

56

25.4 and up

24

DIN-M-6H-25.4 -90-1K-W-B-*-P1-*

1000

25.4

90

21.4

70

25.4 and up

 備注:

  1. CB壁厚為0.5±0.05mm,僅適用于HMS系列產品;
  2. M壁厚為0.75±0.08mm,僅適用于DIN及HNF系列產品;
  3. H壁厚為1.0±0.1mm,僅適用于AMS系列產品。

 {tab=技術參數}

性能

AMS

DIN

HMS

HNF

測試方法

拉伸強度

≥10.3MPa

≥10.3MPa

≥13.8MPa

≥10.3MPa

ASTM D2671

斷裂伸長率

≥200%

≥200%

≥200%

≥200%

熱老化后拉伸強度

≥6.9MPa

≥6.9MPa

≥11.1MPa

≥6.9MPa

熱老化后斷裂伸長率

≥100%

≥100%

≥100%

≥100%

阻燃性

VW-1

S3 grade

VW-1

12,F2

DIN 5510-2

熱沖擊

無裂紋、

無滴落

無裂紋、

無滴落

無裂紋、

無滴落

無裂紋、

無滴落

UL 224

冷彎柔性

無裂紋

無裂紋

無裂紋

無裂紋

UL 224

吸水率

<0.5%

<0.5%

<0.5%

<1.0%

ASTM D 570

耐電壓(V)

2500V,60s,Pass

2500V,60s,Pass

2500V,60s,Pass

2500V,60s,Pass

UL 224

擊穿強度

≥19.7MV/m

≥19.7MV/m

≥19.7MV/m

≥19.7MV/m

ASTM D2671

體積電阻率

1014Ω·cm

1014Ω·cm

1014Ω·cm

1014Ω·cm

ASTM D2671

 {/tabs}

]]>
info@flypower-heatshrink.com (Super User) 標識管 Thu, 19 Oct 2017 15:17:27 +0800
欧美视频
